室温自动探针台
室温环境下的自动探针台,多用于晶圆的自动测量。提供4寸至8寸的不同规格,4到8个...
咨询热线
18502873311AP200 用于4~8英寸半导体、集成电路、分立器件晶圆的全自动探针测试。配备有高精度高刚性工作台,高精度CCD视觉定位系统,自动化程度高。通过探针扎在芯粒的PAD上,加入输入信号,接受输出信号,通过配置的测试仪表,进行电参数测试,由测试机最终判断芯粒的好坏,实时显示在主界面wafer MAP中。设备高精度、高刚性的工作台保证扎针精度。灵活移动的显微镜观察系统,可实时观察探针测试情况。
探针台支持4至8英寸晶圆及碎片测试,支持自动图像对准及定位,支持自动喷墨打点,支持软件定制输出数据格式。系统采用ATE2000模块化自动测试软件,逻辑清晰的引导人机界面,支持用户权限管理,自定义测试配置文件,支持并行测试和条件测试,支持导出CSV,EXCEL数据报表
系统具有测试精度高、长期可靠性好、自动化程度高、系统维护简单等特点,非常适合晶圆生产线自动化筛选测试。
应用
Ø功率器件:适用于Si、SiC、GaN晶圆测试
功能
ØWafer Map图描述:通过顶部扎针PAD对针或者底部针卡对准相机,采用图像算法实时扫描WaferMap图,并自动对Die进行对准识别扎针 ØChuck控制:AutoMap软件和经典键盘多向操控Chuck移动 ØWafer图形模式:圆形、阵列、环形、探边、自定义图形模式 Ø打点方式: 自动喷墨、离线打点 ØDie坐标查询:实时显示更新Die相对坐标 Ø测试接口: TTL电平、RS232、GPIB等多种接口 Ø数据报告: csv、html、excel、db等 Ø自动化测试软件:ATE2000测试软件,支持IV曲线追踪仪、源表、电容表、网络分析仪、示波器等

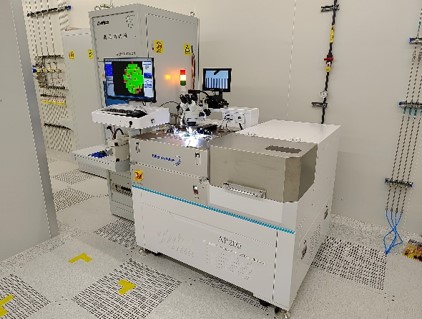

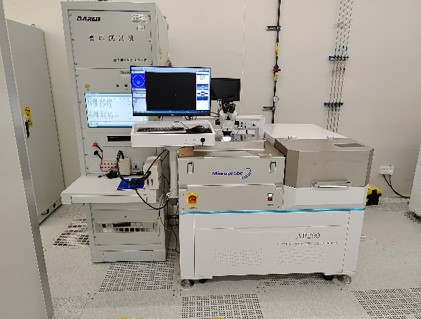

晶圆厂装机实例图:
高功率晶圆测试:IGBT晶圆、功率MOSFET、SiC二极管
配置
项目 | 性能指标 | |
可测试参数 | 电压、电流、CP参数、WAT参数测试 | |
可测试Wafer尺寸及厚度 | 6″ 8″晶圆;厚度≥100 μm | |
测试电气性能 | 耐高压 3000V;脉冲电流 200A | |
承片台 X/Y向 | 行程X-Y | 200mm*400mm |
更大速度 | 200mm/s | |
分辨率 | 1μm | |
定位精度 | ≤ ±2μm | |
动力驱动 | 大理石基座、伺服电机/双闭环、光栅尺闭环 | |
承片台 Z向 | 行程 | 20mm |
分辨率 | 1μm | |
定位精度 | ≤ ±2μm | |
动力系统 | 步进电机 | |
负载 | 20KG | |
承片台θ向 | 微调范围 | ±10° |
分辨率 | ±0.5μm 0.0000425° | |
动力系统 | 伺服电机/闭环 | |
自动磨针 | 定期自动磨针、清针 | |
Chuck盘 | 材质 | 铝镀金 |
平面度 | ≤±5μm | |
结构 | 平面微孔,真空环槽(可定制) | |
晶圆传输系统 | 传输方式 | 双机械臂,伯努利机械手,自动上料、下料 |
Wafer抓取方式 | 背面真空吸附 | |
预对准 | 对准精度:X,Y ±300μm or± 1° | |
上料 | Noch:0°、90°、180°、270°可设置 | |
晶圆料盒 | 单 Cassette晶圆盒,25片,托盘兼容 8/12寸料盒 | |
Cassette自动开盖 | ||
视觉对准系统 | 对准系统 | 双对准系统,全自动对针、Pad对位 自动扫平、对准参考点、自动首点定位 |
PAD对准相机 | B/W 1280*1024 像素 | |
底部对针相机 | B/W 1280*1024 像素 | |
光源 | 程控 LED 环光照明+同轴光照明 | |
探针及探针座 | 分立探针方案 | 选配:最多可布置6个精密三维座、分立探针钨针 |
探针卡方案 | 选配:探针卡适配器(114*119)、定制针卡 | |
控制系统 | 工业控制计算机 | DFI-610L(I5处理器、8GRAM、1THD)Windows7系统 |
操作/显示单元 | 键盘、鼠标、21.5″TFT-LCD monitor | |
控制软件 | Automatic probe test system v2.0 | |
电气系统 | 驱动系统电源独立开关、指示、EMO断电 | |
其他 | 打点 | 喷墨打点;进口墨盒、墨点尺寸:Φ0.5mm |
通信接口 | GPIB(标配);TTL、RS232、TCP/IP(选配) | |
防护罩 | 可定制遮光、高压防护(选配) | |
高压防打火 | 自动喷氟油装置/氟油鼓泡(选配) | |
设备参数 | 外形尺寸 | 1400mm×1300mm×1600mm |
重量 | 约1700KG | |
颜色 | 白色 | |
使用环境 | 工作环境 | 温度:15ºC-30ºC/;湿度:<60% |
电源 | AC 220V±22V/50Hz±1Hz/不大于1.5kW | |
保护气源 | 氮气接口Ø6接口(选配) | |
真空 | 15L/Min;>-65KPa;Ø6接口;场务或WAFER固定无油真空泵(自配) |
1.软件界面
2.软件功能
项目 | 描述 |
自动对针 | 智能全自动对针算法,注册针卡、注册 Pad |
ID 录入 | 自动读取 WaferID,OCR识别 |
权限管理 | 操作员/工程师/管理员/开发人员、口令登录 |
BinMap | 实时显示、支持32种分Bin显示,BinMap导入、导出 |
控制Map | 加载、导入、导出、编辑、自动生成 |
测试方式 | 圆形测试/MAP/重测/跳测/坏点复测; |
对针功能 | 注册探针/针卡、注册PAD、示教对针 |
打点 | 测试后打点、离线打点功能 |
机器视觉 | 自动模板匹配、晶圆扫平、识别对准、探边、自动搜索首点 |
设置项 | 测试工艺文件新建、加载、导出 |
设备位置坐标修改、设备运行参数修改校准 | |
运行统计 | |
通信 | 测试软件通信指令集 |
接口:GPIB/RS232/TTL,可与国内各型测试机连接(可定制开发) | |
信息显示 | 晶圆信息、设备状态、统计数据、日志信息 |
