芯片高压测试平台正式运行：0.5kV~1.5kV 高压电学测试，我们跑通了
【0.5kV~1.5kV，是芯片高压测试最容易"翻车"的区间】
做功率半导体测试的朋友都知道，0.5kV 到 1.5kV 这个区间不算超高电压，但恰恰是最难伺候的——一不小心就是空气击穿、波形失真、电流测不准。
电压再高一点，爬电距离不够就击穿；电压低一点，又测不出器件的真实耐压特性。尤其是 SiC、GaN 这类第三代半导体功率器件，开关速度快、dv/dt 高，对测试回路的寄生参数极其敏感。

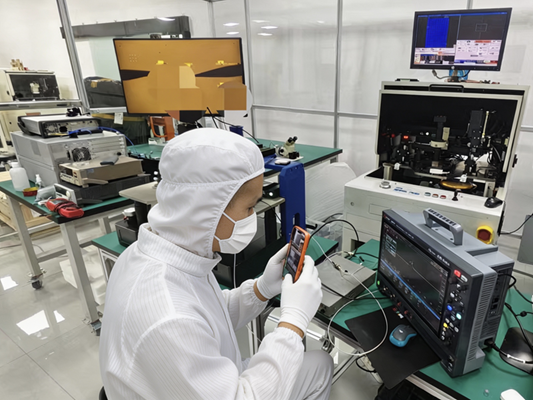

最近，硅科锐达的芯片高压测试平台正式运行，我们把这套完整的高压电学测试链路跑通了，一条完整的高压测试链路，由以下这五个环节组成。
信号源：任意波形发生器 + 高压放大器
点测精度：探针台支持微米级PAD扎针
绝缘方案：高压同轴线缆 + 氟化液浸油Chuck盘
数据采集：示波器 + 电流探头
测试环境：千级无尘测试间
高压只是关，探针能不能精准扎到微米级的电极 PAD 上，是第二关。 平台上配备的大功率探针台支持微米级 PAD 扎针，可对大尺寸功率器件的栅极、源极、漏极电极做精准定位。这对做 SiC 功率器件、功率模块的客户尤其重要——电极面积大、电流大，接触电阻稍有波动，测出来的曲线就不对了。
【这套平台能测什么】
· SiC / GaN 功率器件的高压击穿特性与耐压测试
· IGBT、MOSFET 的动态与静态参数测试
· 功率模块的绝缘耐压与漏电流测试 · 高压电容、高压二极管等器件的电学性能测试
· 光电探测器、APD 等需要偏压器件的特性测试
【缺设备、缺环境、缺人手？交给我们】
如果你手头有芯片需要做高压电学测试，但缺设备、缺环境、缺人手，我们的芯片测试服务可以承接：
· 全委托测试：您提供待测芯片与测试要求，我们完成全部测试并出具数据报告；
· 上门自助操作：您的工程师到现场，使用我们的高压探针台与仪器自主完成测试。
如果您是需要长期做高压测试的团队，我们也可以根据您的器件类型与测试项目，提供非标探针台定制与整套测试系统集成方案，把探针台、源表、高压放大器与测试软件配齐交付。
测试间位于成都，川渝地区可当天响应，全国客户支持来样寄测。 【关于硅科锐达】 硅科锐达信息技术成都有限公司，10 年以上芯片参数自动化测试系统开发经验，自主研发手动探针台、半自动探针台、高低温探针台、液氮液氦低温探针台与 ATE2000 芯片测试软件，对外承接芯片电学性能测试、非标探针台定制与探针台改造。
